Técnicas desenvolvidas
Preditiva para motores e sistemas eléctricos

A ID Engenharia utiliza para as análises de motores e sistemas elétricos, os equipamentos MCE 2010 da firma PdMA e os equipamentos Fluke da série 435. Os mesmos permitem através da combinação de testes estáticos e dinâmicos, um diagnóstico eficaz do motor e/ou sistema analisado. Estas técnicas são válidas para motores de corrente alternada e para motores de corrente contínua.

Vantagem da implantação da Preditiva em motores e sistemas elétricos
Redução de paradas inesperadas na produção por falhas de equipamentos elétricos.
Redução de custos de reparação e de correção de equipamentos elétricos.
Constituem testes que não danificarão os equipamentos elétricos.

Testes para motores:

1. Testes de Estática

  • Índice de polarização (IP) e Absorção Dielétrica (AD): Testes utilizados para avaliar a condição de isolamento do motor e seus circuitos associados.
  • Resistência de isolamento: Corrigido por temperatura.
  • Capacidade de isolamento, indutancia e resistência da bobina e tendência no tempo.
  • Voltagem passo a passo (Step Voltage): Permite observar com o sistema de isolamento responde à tensão excessiva.
  • Influência do rotor (RIC): Teste de diagnóstico onde se grafica a indutância mutua entre o rotor e o estator em função do ângulo do rotor que confirma a presença de falha no estator, barras quebradas ou fissuradas e excentricidade no entreferro. Usa-se atualmente para substituir o surge tester.

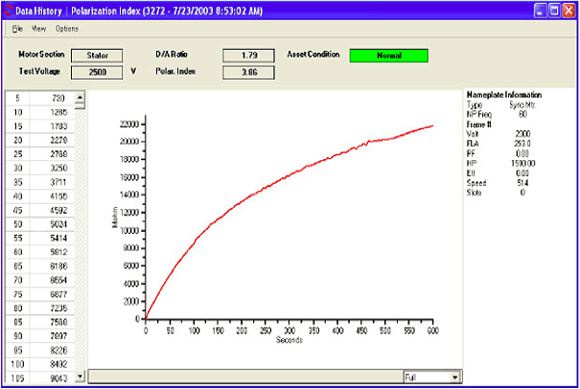

Índice de polarização

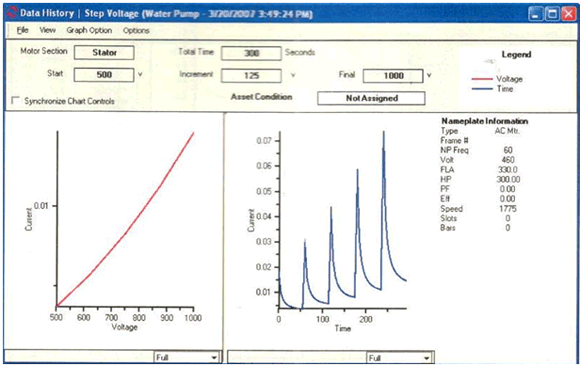

Voltagem a passos

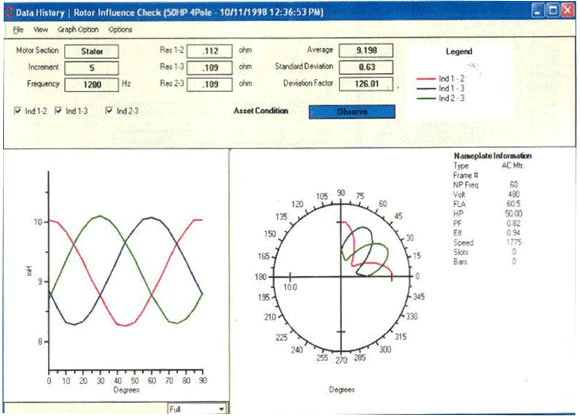

Teste RIC de influencia de rotor

  • 2 - Pruebas Dinámica
  • Teste de Potência (Power): Utilizado para avaliar a qualidade de energía (domínio do tempo de voltagem e corrente, distorção harmônica total de voltagem e corrente (TDH), fatores de degradação da NEMA baseado em HVF); Circuito de Potência (desequilíbrio de voltagem e corrente, degradação NEMA) e Estator (desequilíbrio de impedância).
  • Teste de arranque: permite capturar e graficar a Corrente RMS de um motor durante seu arranque.
  • Teste de análise de Corrente Demod (Demodulação): determina a velocidade real do motor sob teste. Estabelece janelas para frequências de passe de polos (Fp) e velocidade mecânica.
  • Avaliação do rotor ( Rotor Evaluation): utilizada para avaliar a condição do rotor de motor de indução. Captura 34 segundos da corrente consumida pelo motor.
  • Excentricidade (Eccentricity): no entreferro, juntamente com a interação entre as forças eletromagnéticas do rotor e o estator, podem aumentar o risco de danos físicos à bobina e ao isolamento. O teste permite monitorar a severidade da excentricidade através do tempo antecipando a falha.

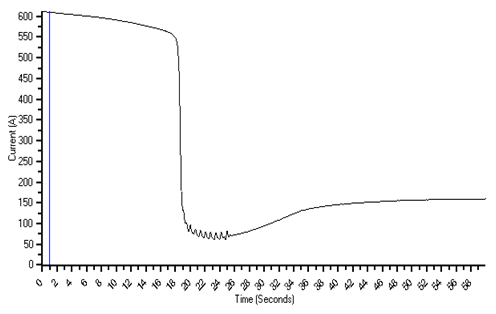

Teste de arranque

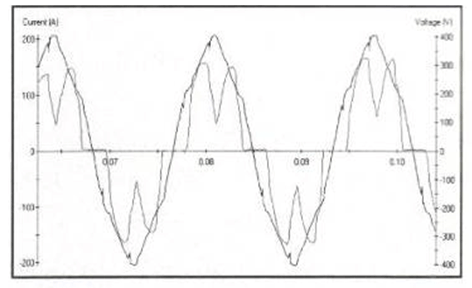

Teste de qualidade de energia
